Schlauch- & Anschlussgröße im Motorsport

Was bedeutet eigentlich die Angabe -4AN, -6AN und so weiter?

Schläuche und Anschlüssgewinde werden im Motorsport in der Regel in Dash-Größen angegeben.



Die Dash-Größen beziehen sich auf amerikanische Air Force und Navy (AN) Spezifikationen und werden somit auf den nominalen Schlauchdurchmesser (international in Inches (Zoll) angegeben) übertragen.



So hat z.B. ein 1/2” Schlauch die Größe Dash 8 und ein 1” Schlauch die Größe Dash 16. Die hierzu jeweils passenden Anschlüsse und Gewinde werden ebenfalls in Dash (AN) angegeben. Die im Motorsport am weitesten verbreitete Gewindeart ist das konische JIC-Gewinde (heute SAE 37°), bei dem das Außengewinde einen konvexen Konus und das Innengewinde einen konkaven Konus von 37° hat, sodaß ein Dichtring nicht erforderlich ist.



Die Bezeichnung der JIC-Gewinde erfolgt entweder in der Dash-Größe, z. B. 3 JIC, bzw -3AN oder mit dem Gewindemaß in Inches, z. B. 3/8" JIC, bzw. 3/8x24 JIC. JIC-Gewinde werden ebenso wie die metrischen Gewinde mit dem tatsächlichen Durchmesser des Außengewindes angegeben.




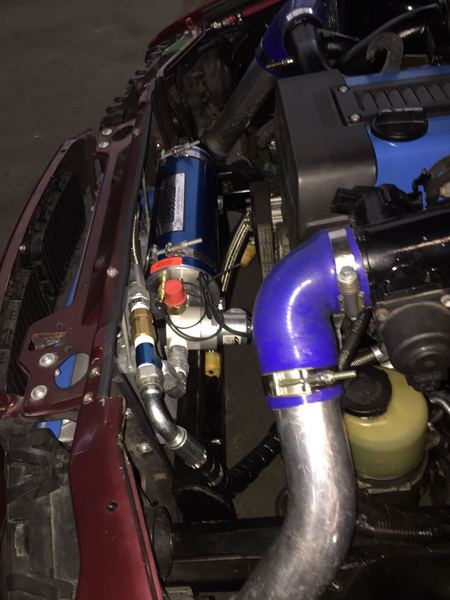

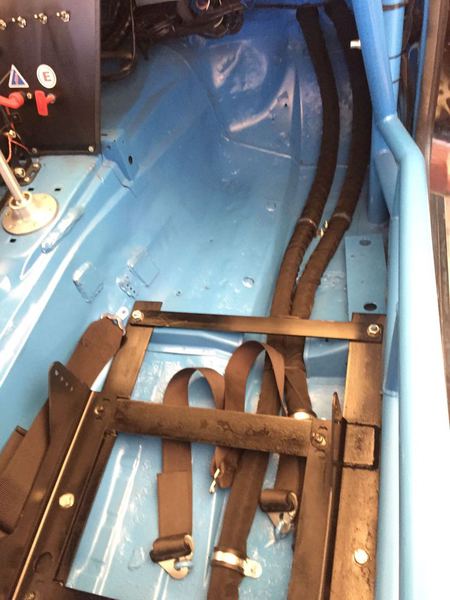

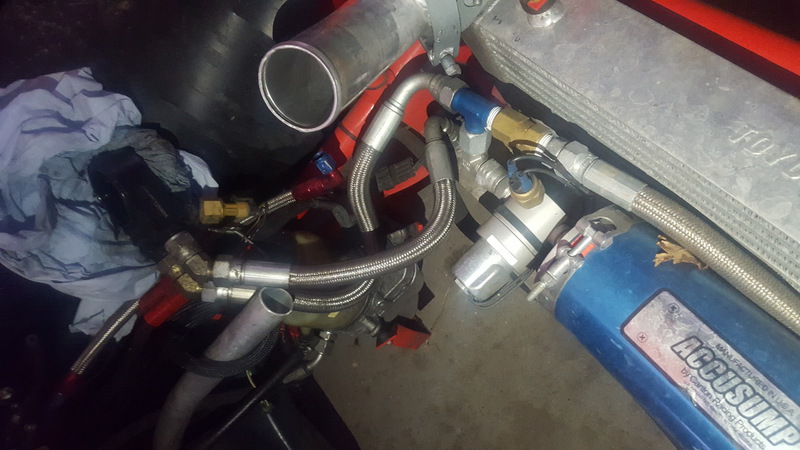

Die richtige Verbindungstechnik & Schlauchauslegung:

Wir als Fachbetrieb in der Schlauch- & Verbindungstechnik stehen Ihnen auf Wunsch und bei Bedarf, bei der passenden Auslegung und Anpassung Ihrer benötigten Teilebeschaffung und Projektumsetzung mit langjähriger Erfahrung zur Seite! Bei uns werden ausschließlich Hochwertige Verindungs-Komponenten  verwendet, die Schlauchleitungen "Hochdruck" eingebunden, alles  in Einzelanfertigung auf Ihr Projekt abgestimmt!





Unsere Leistungen im Überblick:

  • Beratung- & Projektierung
  • Verbindungsauslegung bzgl.Ihrer Produktauswahl zum Fahrzeug
  • Anfertigung und Zusammenstellung des benötigten Produktbedarfes
  • Abschließender, finalisierender Projektabschluss mit Ihnen vor Ort oder in unserer Filiale
